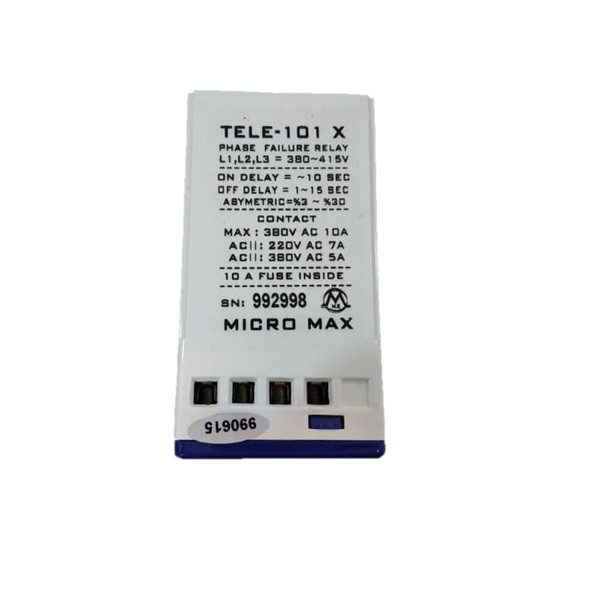

کنترل سه فاز میکرو مکس مدل TELE-101
کنترل سه فاز میکرو مکس مدل TELE-101 کنترل سه فاز میکرو مکس مدل TELE-101

کنترل سه فاز میکرو مکس مدل TELE-101

برند: متفرقه (Miscellaneous)
دسته بندی: ابزار آلات و تجهیزات > ابزار برقی و شارژی > قطعات الکترونیکی

309 محصول در این دسته‌بندی

توضیحات:

موارد مصرف رله کنترل فاز TELE-101 قطع فاز جابجایی فازها افزایش/کاهش بیش از حد مجاز ولتاژ شبکه عدم تقارن بیش از حد ولتاژ سه فاز شوک های ناشی از قطع و وصل متوالی برق کنترل خطوط شبکه های سه فاز د...

مشاهده توضیحات کامل

موارد مصرف رله کنترل فاز TELE-101 قطع فاز جابجایی فازها افزایش/کاهش بیش از حد مجاز ولتاژ شبکه عدم تقارن بیش از حد ولتاژ سه فاز شوک های ناشی از قطع و وصل متوالی برق کنترل خطوط شبکه های سه فاز در مقابل اختلالات ایجاد شده

بستن
برای افزودن به علاقه‌مندی‌ها و دریافت هشدار قیمت وارد شوید
مقایسه قیمت کنترل سه فاز میکرو مکس مدل TELE-101 در فروشگاه‌ها
مقایسه قیمت در فروشگاه‌ها
فروشگاه قیمت تخفیف وضعیت آخرین بروزرسانی
هنوز قیمتی برای این محصول ثبت نشده است.
مشخصات
3
ابعاد
100x75x55 میلی‌متر
قابلیت ها
پس از وصل شدن سه فاز و نول به ترمینال های L1,L2,L3 و MP در صورت مناسب بودن ولتاژها و صحیح بودن ترتیب فازها چراغ U به تنهایی روشن شده و بعد از زمان انتظار با روشن شدن چراغ R کنتاکت 15 به 16 قطع و به 18 وصل شده و اجازه عمل به کنتاکتور اصلی را صادر می کند. در صورت بروز هرگونه اشکال در شبکه مانند دو فاز شدن، جابجایی فاز، افزایش یا کاهش بیش از حد ولتاژ، چراغ های خطای مربوطه رئشن شده ئ با خاموش شدن چراغ خروجی R رله داخلی قطع می شود و به کنتاکتور اصلی فرمان قطع می دهد. اعلام خطای فاز و جابجایی فاز به صورت مشترک با نشانگر P و اعلام خطای افزایش و کاهش ولتاژ با نشانگرهای >U و
سایر توضیحات
ترمینالهای L1,L2,L3 این رله کنترل فاز از سه فاز ورودی کنتاکتور تغذیه می شود. ترمینال MP به نول متصل می باشد. دقت شود نول تابلو حتما به نول شبکه و صفر ترانسفورماتور پست متصل باشد. زیرا خطای نول باعث عدم دقت کنترل فاز می باشد. کنتاکت 15 و 18 رله کنترل فاز شستی استپ کنتاکت بی متال یا کنترل بار بصورت سری در مدار تغذیه بوبین کنتاکتور قرار می گیرد. بعد از نصب در صورت مناسب بودن ولتاژ ها اگر چراغ سیگنال P روشن شود حاکی از جابجا بسته شدن فازها می باشد. در این صورت کافی است جای دوفاز را بروی کنترل فاز عوض نموده تا رله کار عادی خود را شروع نماید.
